Boral silo-stalen platform en loopbrug-staalconstructie met succes afgeleverd

I. Projectoverzicht

Dit project betreft de fabricage van het stalen platform en de stalen loopbrugconstructie voor de Boral-silo. De klant is Boral Concrete Ltd. uit Australië. Het project bevindt zich in Sydney, Australië, en de leveringsmodus is Ex-Work (EXW). Tijdens de ontwerpfase verfijnt de opdrachtnemer het ontwerp op basis van het door de opdrachtgever aangeleverde Tekla-model. De producten omvatten complete stalen structurele componenten zoals het stalen platform van de silo, loopbruggen, trappen, stalen roosters en balustrades. De fabricagetermijn bedraagt 30 dagen.

II. Projectomvang en technische normen

1. Omvang van het werk: Gedetailleerd ontwerp van tekeningen, inkoop van grondstoffen, fabricage van componenten, anticorrosiecoating, verpakking en coördinatie van levering/transport.

2. Fabricageprecisie: De afmetingen en negatieve afwijkingen van de geassembleerde gelaste balken en kolommen moeten voldoen aan nationale normen; de laskwaliteit moet op peil zijn; de montageprecisie van bordessen, roosters, leuningen en trappenhuizen moet voldoen aan de eisen van de tekeningen en montage ter plaatse.

3. Anticorrosieve coating: Jotun merk verfsysteem; met uitzondering van stalen loopbrugpanelen en traproosterpanelen moeten alle overige onderdelen voldoen aan:

1. Primer: Tweecomponenten epoxy zinkrijke verf, droge laagdikte 100μm

2. Toplaag: Acryl-polyurethaanverf, droge laagdikte 60μm

3. Totale verffilmdikte ≥160μm; verfkleur voldoet aan de BS676-norm, balustrades moeten voldoen aan kleurcode Y14.4.

4. Verpakking en levering: Componenten worden op een redelijke manier gemonteerd en verpakt, afhankelijk van hun montagerelatie. De afmetingen van leuningen, treden en platformroosters zijn gegarandeerd nauwkeurig. Nadat de productie is voltooid, wordt er een paklijst opgesteld en werkt de leverancier samen met de klant aan het laden van containers en is hij verantwoordelijk voor het laden van goederen in de container.

III. Projectvoortgang en verwerkingsstatus

Verwerkingsrecord (foto's)

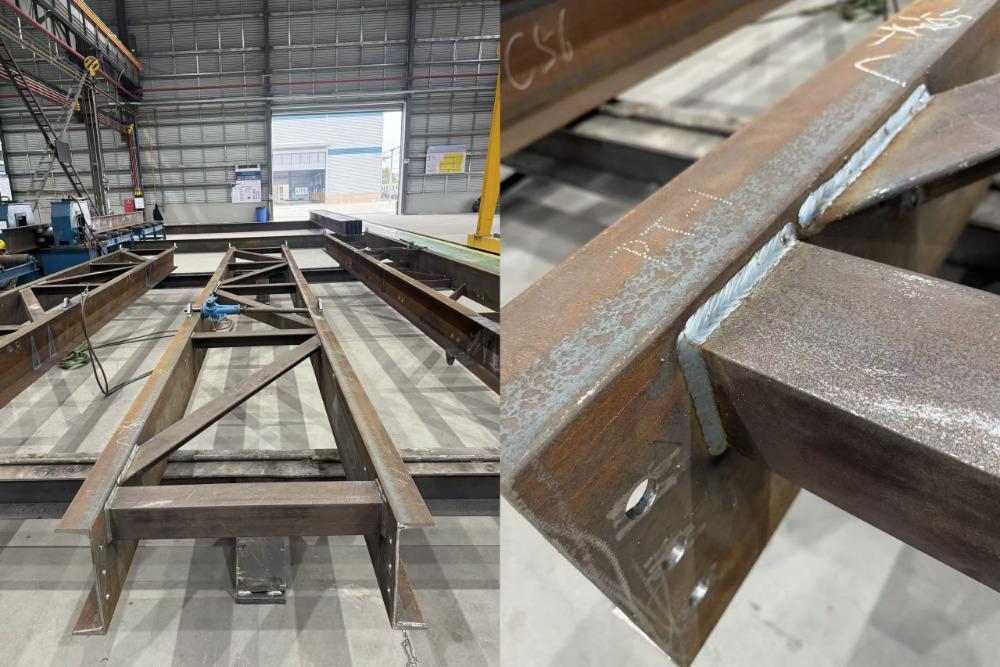

• Componentlassen en vormfase

De componenten worden gelast met behulp van een lasproces met volledige penetratie, wat resulteert in esthetisch aantrekkelijke, volledige en uniforme lassen die vrij zijn van defecten zoals porositeit en slakinsluitingen. Nadat de hoofdstructuur is geassembleerd en gelast, wordt deze uitgelijnd met behulp van gereedschap en vijzels om ervoor te zorgen dat de algehele afmetingen en rechtheid voldoen aan het ontwerp en de nationale normen, waardoor de nauwkeurigheid van de daaropvolgende installatie wordt gegarandeerd.

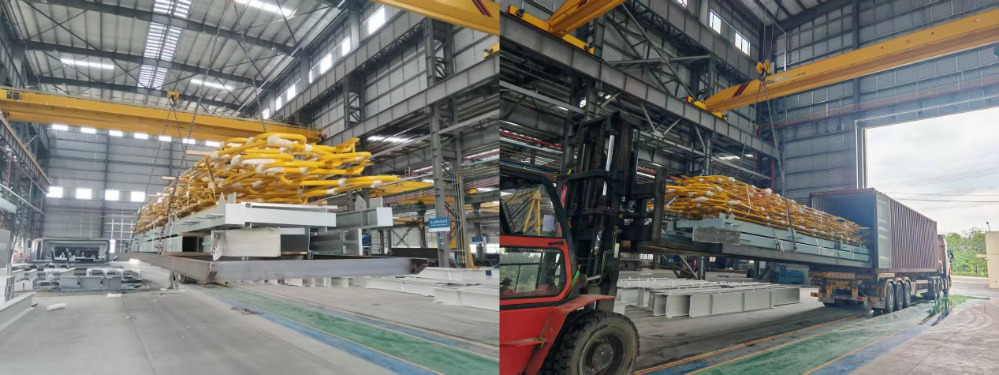

• Afgewerkte componenten schilderen en hijsfase

Nadat de componenten zijn gecoat met corrosiewerende verf, is de kleur uniform en voldoet de verffilmdikte aan de normen. Voor het totale hijsen wordt gebruik gemaakt van gespecialiseerde hijsapparatuur. Kwetsbare onderdelen zoals de gele leuningen worden goed beschermd en ingepakt om schade tijdens het hijsen te voorkomen, waardoor de integriteit van het eindproduct wordt gewaarborgd.
