Brugtruss uitgelegd: typen, belastingspad en keuzes voor staalfabricage

Een brugspant is een dragend raamwerk van rechte delen, gerangschikt in driehoeken. Omdat een driehoek niet van vorm kan veranderen tenzij een van de zijden van lengte verandert, hoeven de verbindingen niet stijf te zijn: de leden dragen meestal pure spanning of compressie langs hun as in plaats van te buigen. Dat is het hele geheim. Het is de reden waarom een ​​spant een brede rivier kan oversteken met een verrassend slanke bovenbouw, en waarom de vorm heeft overleefd van gietijzeren spoorbruggen tot moderne stalen snelwegovergangen.

We snijden, boren en lassen constructiestaal sinds 2009, en vakwerkwerk beloont nog steeds dezelfde discipline als altijd: een duidelijk lastpad op de tekeningen, nauwkeurige montage in de werkplaats en een montagevolgorde die past bij de locatie. Hier ziet u hoe wij een cliënt gewoonlijk door de beslissing loodsen.

Wat een brugtruss echt doet

Volg de belasting en de logica wordt duidelijk. Het verkeer rolt het dek op, het dek zit op stringers, de stringers brengen de lading over naar de vloerbalken en de vloerbalken brengen deze naar de knooppunten van het spant. Van daaruit gaat het langs de koorden en diagonalen naar de lagers en de landhoofden. Elk lid heeft één taak, en de truss werkt het beste als die taak axiaal is (trekken of duwen) in plaats van buigen.

Er volgen twee praktische gevolgen. Ten eerste is de spantdiepte belangrijker dan de meeste mensen verwachten. Als vuistregel geldt dat een eenvoudig ondersteunde spant economisch ongeveer een achtste tot een tiende van zijn overspanning in de diepte heeft. Daarom heeft een lange kruising een zichtbaar diep spant of een onderverdeeld type nodig. Ten tweede is niet elke diagonaal bezet. Onder één belastinggeval vallen sommige leden tot een kracht van bijna nul; onder een andere keren ze om. Een goed ontwerp controleert beide, omdat een slank lid met een goede spanning bij compressie kan knikken.

Het dek zelf kan bovenop het spant zitten (dekspant), op halve hoogte met een ondiep spant dat als borstwering fungeert (ponyspant), of onderaan tussen twee hoge spanten (doorspant). Die keuze wordt meestal bepaald door de beschikbare ruimte eronder en de benodigde hoofdruimte erboven.

Typen brugtruss en waar ze allemaal passen

De meeste kruisingen worden gedekt door vier families – Warren, Pratt, Hoe en K – plus twee speciale gevallen die de moeite waard zijn om te weten: de Bailey-paneelbrug en de boogpees met gebogen akkoord of de Parker-truss. De namen zijn afkomstig van negentiende-eeuwse ingenieurs, maar de redenering erachter is nog steeds actueel.

Twee opmerkingen die later problemen besparen. De K-truss is niet automatisch sterker; het is een manier om de paneellengte beheersbaar te houden in een zeer diep spant, en het kost meer aan aansluitingen en inspectie. De Bailey-brug is ondertussen een modulair vastgemaakt systeem dat is gebouwd voor snelheid – uitstekend geschikt voor tijdelijke oversteekplaatsen, maar geen vervanging voor een ontworpen permanente structuur, tenzij deze als één geheel wordt ontworpen en onderhouden.

Een truss kiezen voor uw overspanning en locatie

Kopers vragen vaak welke truss het “beste” is. Het eerlijke antwoord is dat de beste truss degene is die tegelijkertijd voldoet aan de locatie, de belasting en de montagemethode. Normaal gesproken werken we deze punten in de volgende volgorde af:

1. Overspanning en beschikbare diepte. Diepte bepaalt de efficiëntie; als de site u geen diepte kan geven, kan een ander type of een liggeralternatief winnen.
2. Opruimingen. Onderaan voor rivierverkeer, overstromingspeil of spoor; hierboven voor het wegprofiel en eventuele toekomstige verbredingen.
3. Belastingsklasse en vermoeidheid. Snelweg-, spoor- en zwaar voertuigverkeer zorgen voor herhaalde stresscycli die de verbindingsdetails veel meer bepalen dan de statische belasting.
4. Geometrie van de locatie. Scheefheid, kromming en of de brug moet worden gelanceerd, opgetild of op zijn plaats moet worden gerold.
5. Transportlimieten. De paneellengtes en het gewicht van de elementen moeten passen bij de vrachtwagens en kranen die de locatie daadwerkelijk kunnen bereiken.
6. Levenscycluskosten. Een geschilderd vakwerk heeft een veilige toegang nodig om opnieuw te kunnen schilderen; gegalvaniseerd of weerbestendig staal kan vooraf meer kosten en later minder.

Als je die zes goed hebt, kiest het type meestal zichzelf.

Fabricagedetails die de levensduur bepalen

Stalen vakwerkwerk leeft of sterft op de details. Knoopplaten moeten zo worden gedimensioneerd dat boutgroepen compact blijven en het belastingspad door de plaat kort en direct is; een bord dat genereus maar vormloos is, is moeilijker te inspecteren en vaak zwaarder dan nodig is. Gaten voor hoofdliggers worden geboord in plaats van geponst, en voor een brug met meer dan een handvol panelen zou de werkplaats een proefmontagerecord moeten kunnen tonen.

Camber is een ander detail dat een soepele erectie scheidt van een moeilijke. Een truss is gebouwd met een lichte opwaartse buiging, zodat deze onder eigen belasting waterpas staat; als de camber verkeerd is, vechten het dek, de lagers en de dilatatievoegen allemaal met elkaar. Corrosiebescherming verdient dezelfde aandacht: een goede voorbereiding van het oppervlak vóór het verven of verzinken, drainage die geen water in een koorde opsluit, en details waardoor een inspecteur elke verbinding kan bereiken.

Niets van dit alles is exotisch, maar het moet wel geregeld worden voordat de eerste plaat wordt gesneden. Als u zich nog in de tekenfase bevindt, kunt u deze korte handleiding raadplegen winkeltekeningen en detaillering van staalconstructies legt de conventies uit die een truss bouwbaar houden, en je kunt er meer over lezen onze fabricageachtergrond als je wilt zien hoe wij werken.

Vakwerk- en liggerbrugwerk dat wij hebben geleverd

Trussen komen zelden aan als een abstracte oefening; ze komen aan als een brug over een specifieke rivier, weg of kanaal. Enkele voorbeelden uit onze transportprojecten laten zien wat een overtocht werkelijk vraagt:

Een stalen kokerligger met achtste overspanning voor een deel van de Fengxin Expressway - zwaar snelwegstaal, geleverd in verplaatsbare segmenten en ter plaatse gesplitst, waarbij de welving en uitlijning in elke fase worden gecontroleerd.

Fengxin Expressway achtste overspanning stalen kokerliggerproject Een referentieproject uit 2017 waarbij gebruik werd gemaakt van een ligger met één doos en drie cellen, een dek van 16 m en een diepte van 2,2 m, waarin de fabricage- en montagecontrole wordt getoond. Bekijk Product →

De Tashan Road-brug over de Xinlai-rivier in Laian County, Anhui - een rivierovergang waar overspanning, overstromingsvrijheid en een kort bouwvenster allemaal in één schema in evenwicht moesten worden gebracht.

Tashan Road stalen buisboogbrug, Laian County Deze 42 m lange stalen buisboogbrug met dubbele overspanning, voltooid in 2016, was de eerste brug met stalen constructie in de provincie die door een openbaar referendum werd goedgekeurd. Bekijk Product →

Een toegangsbrug over een kanaal als onderdeel van het 337MW/305MW elektriciteitscentraleproject in Bangladesh - levering overzee, waar transportlimieten de paneelafmetingen bepalen lang voordat de fabricage begint.

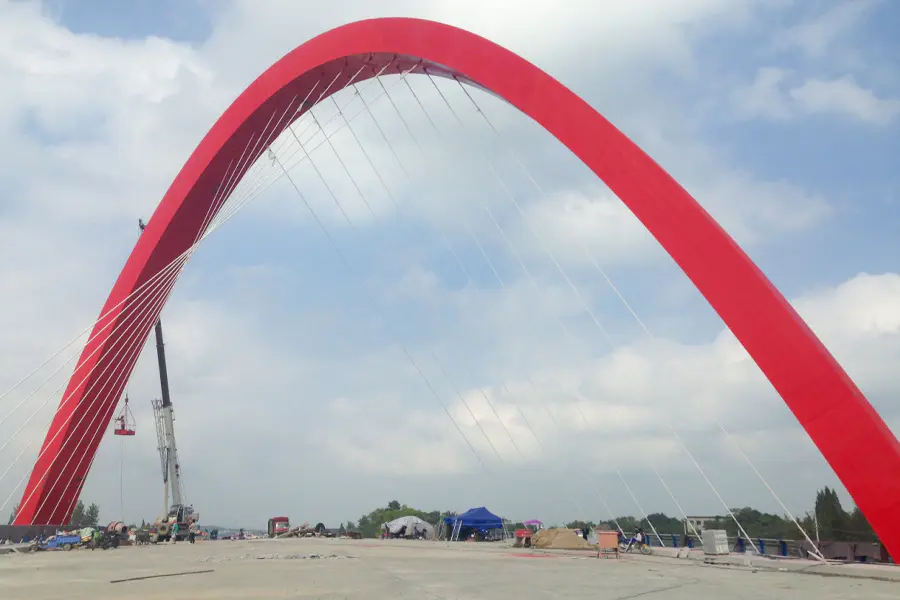

Benader de brug over het kanaal voor de energiecentrale van Bangladesh Een toegangsbrug met enkele overspanning, 42 m en boogvormige vorm uit 2014, in het buitenland geleverd voor een EPC-project voor een energiecentrale van 337 MW/305 MW. Bekijk Product →

Inspectie, onderhoud en vragen die kopers stellen

Een stalen vakwerkconstructie is alleen onderhoudsarm als deze gedetailleerd is onderhouden. We raden aan om elke twee jaar een inspectie over de snelweg uit te voeren, waarbij meer aandacht moet worden besteed aan lagers, dilatatievoegen, afvoerpaden en de onderste koorde nabij de steunen, waar water en vuil zich vaak ophopen. Trekkoorden en hun verbindingen kwalificeren doorgaans als breukkritische elementen, en verdienen een gedocumenteerde inspectie in plaats van een blik vanaf het dek.

Is een geschroefde of een gelaste truss beter?

Beide, meestal. Winkellassen geeft stijve, nette knooppunten; Bevestiging op locatie zorgt voor een snelle montage en eenvoudige inspectie. Waar het om gaat is dat de twee samen zijn ontworpen, met een duidelijk overgangsdetail en voldoende bouttoegang voor een momentsleutel.

Kan een bestaand spant worden versterkt in plaats van vervangen?

Vaak wel. Voor het verbreden van een dek of het verhogen van een belastingsklasse zijn wellicht alleen extra liggers of dikkere afdekplaten nodig, op voorwaarde dat het originele staal in goede staat is en de verbindingen de extra kracht kunnen verdragen. Een conditieonderzoek en een nieuwe analyse staan ​​voorop.

Hoe lang duurt het bouwen van een vakwerkbrug?

Ontwerp en detaillering duren doorgaans langer dan de fabricage. Voor een middelgrote snelwegkruising duurt het werk in de winkel doorgaans een paar maanden, en de montage zelf kan een kwestie van weken zijn zodra de landhoofden gereed zijn en de kraan of het tewaterlatingsplan op zijn plaats zijn.

Als u een oversteek plant, vindt het nuttigste gesprek vroeg plaats, terwijl het trusstype nog open is. Stuur ons de overspanning, de vrije ruimte en de belastingsklasse, en wij vertellen u duidelijk welke configuraties passen, wat de implicaties voor de fabricage zijn en waar de kosten werkelijk zitten. Dat is het deel van het werk dat we sinds 2009 doen – en het is nog steeds het deel waar we het meest van genieten.
