Wuxi Xinbaohang Automobiel Verkoop & Service Co., Ltd.

Projectnaam: Wuxi Xinbaohang Automobile Sales & Service Co., Ltd. – Wuxi BMW 4S-dealer

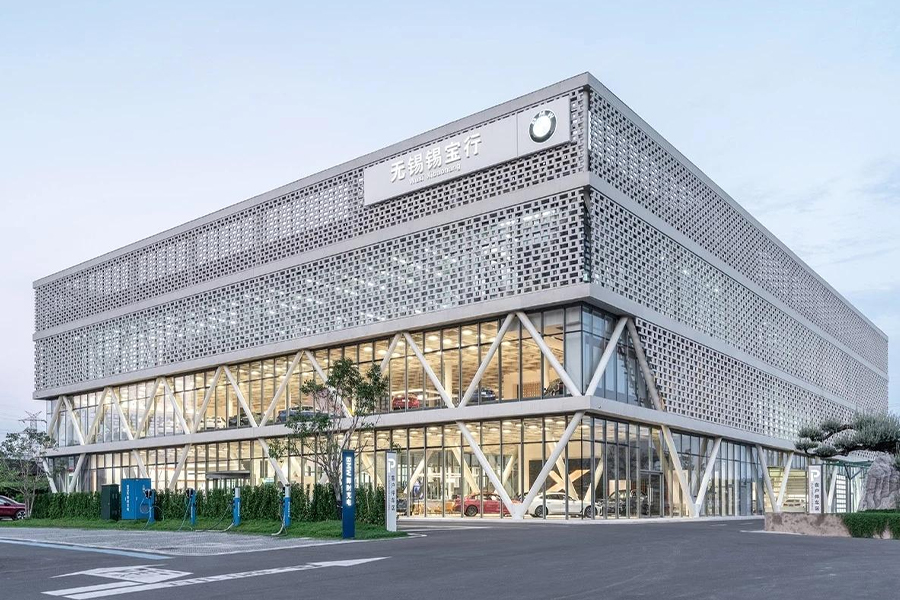

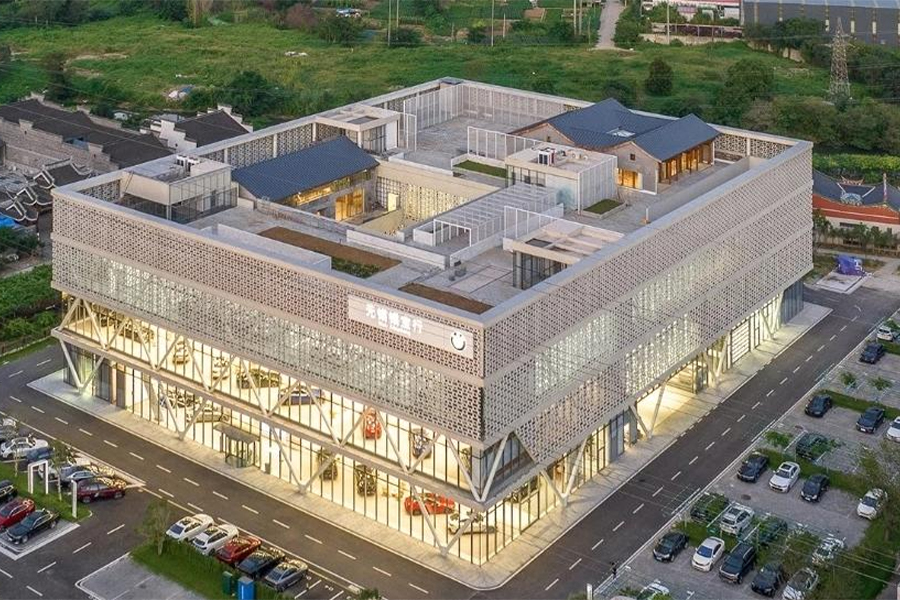

Een kolomrasterontwerp dat stijfheid en flexibiliteit in evenwicht brengt, waarbij de openheid van de showroom wordt geïntegreerd met functionele aanpasbaarheid: de showroom op de begane grond maakt gebruik van op maat gemaakte V-vormige stalen kolommen met een groot hellend dragend ontwerp. Elke afzonderlijke kolom bestrijkt een breed ondersteuningsbereik, waardoor een kolomrasterafstand van 8,1 meter wordt bereikt, waardoor visuele obstructie door kolommen wordt geminimaliseerd en een open, barrièrevrije showroomruimte wordt gecreëerd. Deze lay-out biedt ruimte aan de circulatie van BMW-voertuigen en de toegang en verzending van voertuigen. De tweede en derde verdieping gaan over naar reguliere rechte stalen kolommen, waarbij de structurele stabiliteit in evenwicht wordt gebracht met de bestemmingsvereisten voor kantoren, servicewerkplaatsen en parkeergarages. Een systeem met één kolom ondersteunt meerdere toepassingen, waardoor functioneel schakelen tussen verschillende verdiepingen en scenario's mogelijk is.

Modulair collaboratief ontwerp voor een naadloze structurele integratie: de kernstaalstructuurmodule is gestandaardiseerd op 1,35 m x 1,35 m. Stalen kolomroosters, horizontale stalen elementen, bidirectionele geribbelde plaatsystemen van gewapend beton en gevelvliesgevelmodules zijn nauwkeurig uitgelijnd. Verbindingstoleranties tussen componenten worden strikt gecontroleerd binnen minimale grenzen, waardoor een uniforme belastingoverdracht wordt gegarandeerd en tegelijkertijd strakke, gecoördineerde architectonische gevels en ruimtelijke lijnen binnenin worden geleverd. Deze aanpak sluit aan bij de minimalistische en premium merkidentiteit van BMW en verbetert tegelijkertijd de constructie- en montage-efficiëntie.

Een draagsysteem van staal-betoncomposiet dat structurele stijfheid en ruimtelijke kwaliteit in evenwicht houdt: er wordt gebruik gemaakt van een hybride systeem dat een staalconstructie en gewapend beton combineert. Horizontaal zorgen bidirectionele ribbenplaten van gewapend beton voor vlakheid van de vloer en draagvermogen; verticaal dienen stalen kolommen als de primaire dragende elementen, waarbij de stabiliteit van betonconstructies wordt geïntegreerd met de lichtgewichtvoordelen van staal. Dit systeem voldoet aan de eisen van de showroom met grote overspanningen en grote volumes en ondersteunt tegelijkertijd de zware lasten van onderhoudsapparatuur en het parkeren van voertuigen op de tweede en derde verdieping, waardoor voldoende structurele veiligheidsredundantie wordt geboden.
