Changchun Elringklinger Ltd.

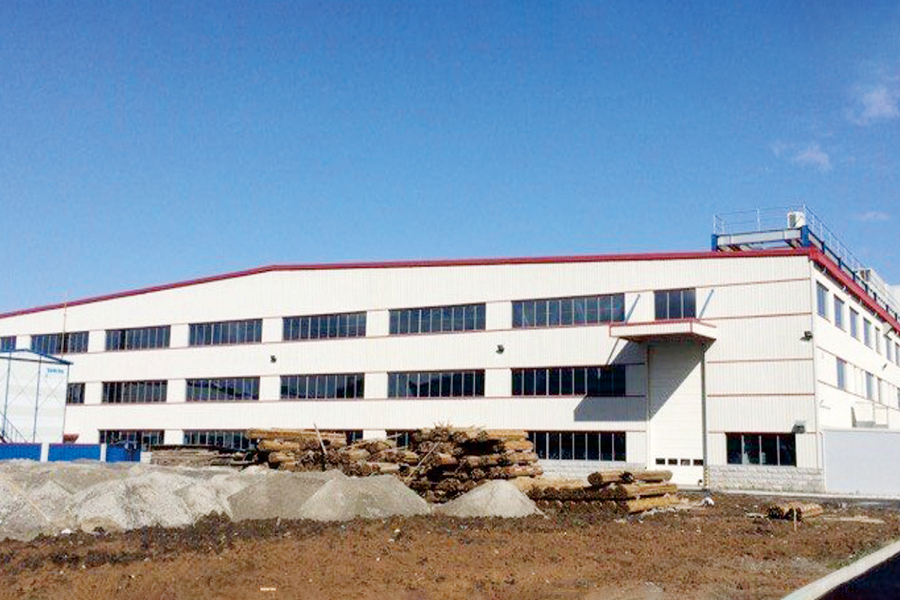

Changchun Elringklinger Ltd.-project
De totale bouwoppervlakte van het project bedraagt circa 8.600 m². De werkplaats is 90,6 meter lang en 95,4 meter breed, met overspanningen van 35,8 m (31,6 m) en 28,0 m en een vakafstand van 11,05 m. De bouwhoogte bedraagt ​​17,5 m, met een totaal staalverbruik van 1.123 ton. De structuur bestaat voornamelijk uit één verdieping met gedeeltelijke gebieden met meerdere verdiepingen.
De dakbalken zijn massieve stalen balken met een H-profiel, waarbij enkele lokale stalen balken zijn ontworpen als vakwerkconstructies. Kolomvoeten worden verankerd met ankerbouten. Stalen kolommen bestaan ​​voornamelijk uit stalen kolommen met een H-profiel met massief lijf, met gedeeltelijke stalen kolommen met kokerprofiel. Horizontale dakverstevigingen en tussenkolomverstevigingen zijn zowel in de dwars- als in de lengterichting aangebracht om een ​​stabiel stalen framesysteem te vormen.

Envelopsysteem:
·Dakbuitenpaneel: 0,6 mm / 490 profiel / gegalvaniseerd / PVDF-coating
·Isolatie: 100 mm / 16 kg/m² isolatiewol met aluminiumfolie
·Dakbinnenpaneel: 0,476 mm / Q900 profiel / PE / gegalvaniseerd
·Wandbuitenpaneel: 0,6 mm / staal met aluminium-zinkcoating / PVDF-coating
·Isolatie: 100 mm / 16 kg/m² isolatiewol met aluminiumfolie
·Wandbinnenpaneel: 0,476 mm / Q900 profiel / PE / gegalvaniseerd

Projectuitdagingen:
Dit is een door Duitsland geïnvesteerd project. Het structurele systeem omvat zowel stalen kolommen met H-profiel als kolommen met kokerprofiel. De dakconstructie bestaat uit stalen H-profielliggers en ter plaatse gemonteerde stalen spantliggers. Er zijn ook gedeeltelijke vloerbalken met inconsistente hoogteniveaus, wat resulteert in een complex structureel systeem. De bouw vond plaats in de winter, met lage omgevingstemperaturen en een minimumtemperatuur van −20°C tijdens de bouwperiode. Onder deze zware omstandigheden werkten de inkoop-, management- en bouwteams van het bedrijf nauw samen om verschillende ongunstige factoren te overwinnen en alle contractuele werkzaamheden met succes op tijd af te ronden, met gegarandeerde kwaliteit, kwantiteit en veiligheid, volledig in overeenstemming met de contractvereisten.
