Georg Fischer Casting Solutions Shenyang Co., Ltd

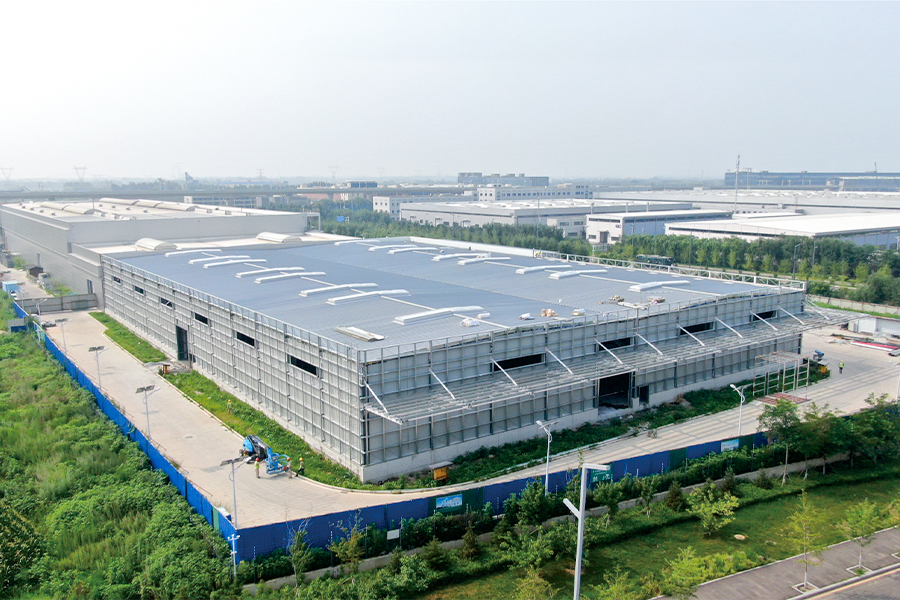

Staalconstructiewerken voor fase I en uitbreidingsproject van Georg Fischer Casting Solutions Shenyang Co., Ltd.

Fase I-project:
In zone D van werkplaats nr. 1 heeft het gebouw een lengte van 21,5 m, een breedte van 45 m en een dakhoogte van 8,5 m.
De zones F en G hebben een lengte van 54,8 m, een breedte van 45 m en een nokhoogte van 14,51 m.
Het project maakt gebruik van kolommen van gewapend beton met stalen balken. Het daksysteem bestaat uit stalen vloerplaten waarop een waterdicht membraan is aangebracht. Het wandsysteem bestaat uit metselwerkwanden met uitwendige staalskeletbouw en sandwichpanelen van steenwol.
Volgens verschillende functionele eisen worden meerdere gebouwen met verschillende overspanningen en hoogtes gecombineerd. De borstweringhoogtes bedragen respectievelijk 15,5 m, 11,3 m, 10 m en 7 m. De maximale overspanning bedraagt ​​27,4 meter. Langs de roosterlijnen AA – D zijn meerdere bovenloopkranen van 50 ton geïnstalleerd.
Elke stalen framebalk bestaat uit vijf stalen liggersegmenten, met een enkele overspanning van circa 27,4 meter. Het totale gewicht aan dakliggers bedraagt ​​ruim 180 ton en de kraanliggers wegen circa 100 ton. De staalmaterialen zijn Q355B en Q235B, zoals gespecificeerd in het ontwerp.

Fase I uitbreidingsproject:
Werkplaats nr. 2 heeft een lengte van 97,54 m, een breedte van 67,1 m, een hoogte van 9,7 m en een maximale overspanning van 33,46 m. Staalmaterialen zijn Q355B en Q235B in overeenstemming met ontwerpvereisten.
De constructie bestaat uit stalen kolommen en balken, met dakbalken van massief H-profielstaal. Kolomvoeten worden verankerd met ankerbouten. Stalen kolommen en balken zijn voorzien van H-profielen. Dakverstevigingen en tussenkolomverstevigingen zijn aangebracht in zowel dwars- als lengterichting om een ​​stabiel, stijf framesysteem te vormen.

Belangrijkste structurele beschrijving:
Het hoofdframe is gemaakt van Q355B-staal, met gelaste stalen kolommen en balken met H-profiel. Alle stalen onderdelen zijn gestraald tot Sa 2,5 kwaliteit. Dak- en muurgordingen zijn gevormd uit gegalvaniseerde Q355B-staalstrips.
Materiaalwerf nr. 7:
De materiaalopslagplaats heeft een lengte van 11 m, een breedte van 48 m, een uitkragende dakrandhoogte van 6,55 m en een overspanning van 11 m. Staalmaterialen zijn Q355B en Q235B volgens ontwerpvereisten.
De constructie bestaat uit stalen kolommen en balken, met dakbalken van massief H-profielstaal. Kolomvoeten worden verankerd met ankerbouten. Stalen kolommen omvatten zowel kolommen met een H-profiel als dooskolommen. Dakverstevigingen en tussenkolomverstevigingen zijn in dwars- en lengterichting aangebracht en vormen een stabiel stalen framesysteem.
