Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble-project

Projectnaam:
Uitbreidingsproject van Procter & Gamble Jiangsu Ltd. met een jaarlijkse productie van 46.000 ton shampoo- en body wash-producten

Dit project maakt gebruik van een structureel systeem met stalen frame. Het gebouw heeft drie bovengrondse verdiepingen, met gedeeltelijke tussenverdiepingen. Het gebouw is 36,75 meter lang, 15,9 meter breed en heeft een dakhoogte van 14,5 meter. De kolomafstand van de plant varieert van 7 tot 9 meter. Kolombasissen maken gebruik van met ankerbouten verbonden basissen, met H-vormige stalen kolommen.

Het totale gewicht van de staalconstructie bedraagt ​​circa 180 ton. De stalen kolommen zijn vierkante holle profielen en de stalen balken zijn van warmgewalst H-vormig staal. De langste enkele stalen kolom is ongeveer 14,5 meter lang en weegt ongeveer 3,5 ton. Volgens de ontwerpvereisten zijn de gebruikte staalsoorten Q355B en Q235B. Het gritstralen wordt uitgevoerd tot een oppervlaktevoorbereidingsgraad van Sa 2,5.

Projectmoeilijkheid 1: Controle van de fabricage- en installatienauwkeurigheid
Analyse:
Ongeacht of dit het gevolg is van een ontoereikende fabricagenauwkeurigheid of fouten in de installatiemetingen, elke afwijking zal het installatieschema ernstig beïnvloeden en bepaalde economische verliezen veroorzaken. Daarom is de controle van de fabricage- en installatienauwkeurigheid een belangrijk aandachtspunt van dit project.

Projectmoeilijkheid 2: Dakwaterdichting (moet ervoor zorgen dat er geen lekkage is)
Analyse:
Het daksysteem van deze fabriek maakt gebruik van een staande naadsysteem met 360° gesloten naden, waardoor zeer hoge eisen worden gesteld aan de constructiedetails van het gehele daksysteem. Onjuiste omgang met details kan gemakkelijk leiden tot daklekkage.

Omdat het behuizingssysteem van de uitgebreide fabriek gebruik maakt van stalen wandpanelen met een kleurcoating, zijn de externe panelen 0,5 mm dikke Baosteel witgrijze WA-1026 verticale panelen met een aluminium-zinkfluorkoolstofcoating, en zijn de interne panelen 0,4 mm dikke aluminium-zink witgrijze 900-type panelen. Dit stelt zeer hoge eisen aan de algehele vlakheid van de muur en de rechtheid van muurgordingen. Het bouwproces omvat meerdere procedures met nauwe coördinatie. Als een enkele procedure kwaliteitsproblemen oplevert, zal dit een aanzienlijke impact hebben op de algehele bouwkwaliteit van het project. Daarom zijn hoge normen, strikte eisen, nauwe communicatie en een zorgvuldige constructie essentieel.

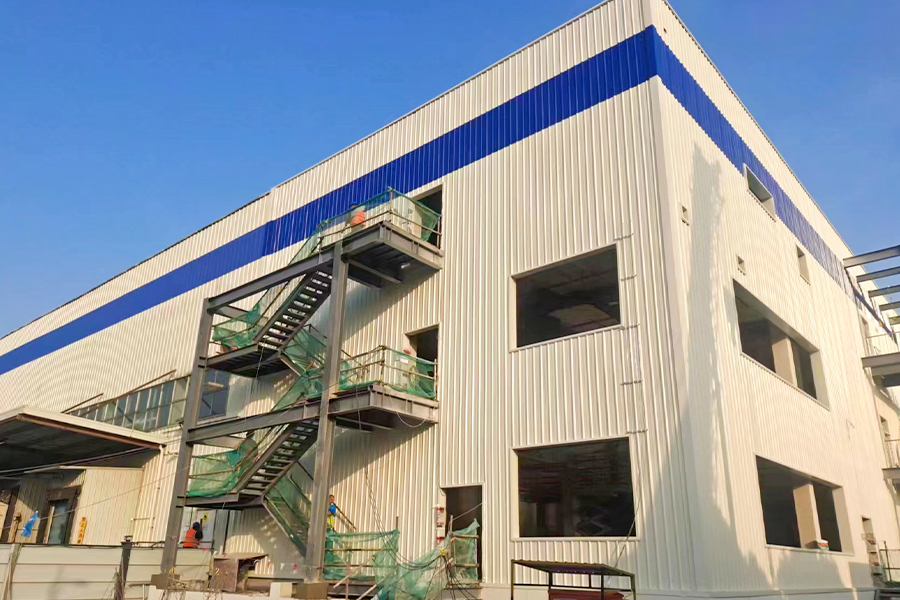

De onderstaande afbeelding toont het nieuw gebouwde fabrieksproject van ons bedrijf voor Dalian Yaming Automotive Parts. De installatieresultaten werden door alle partijen ter plaatse herkend en goedgekeurd.
