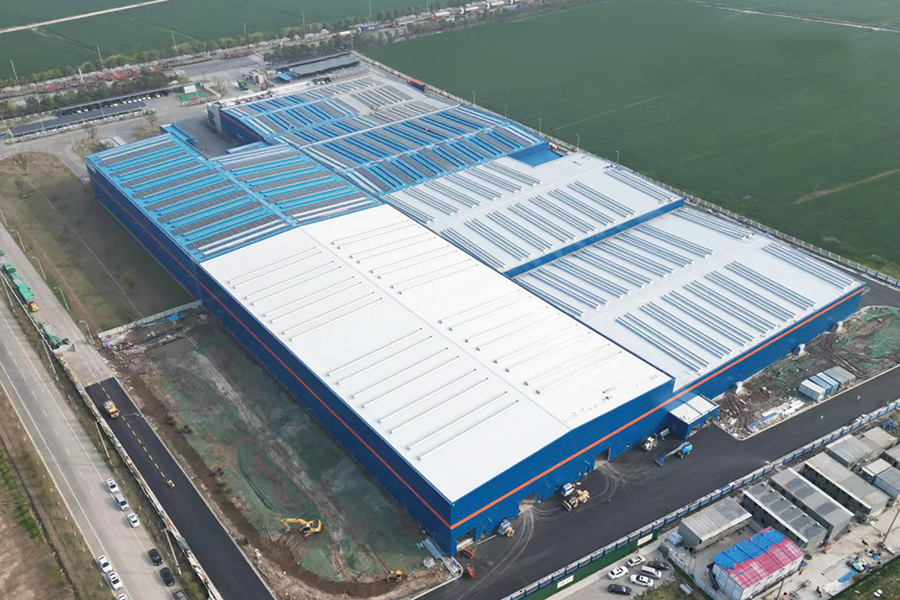

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Projectnaam: Uitbreidingsproject voor lichtgewicht nieuwe energievoertuigen – Gebouw van productiefabriek 3

Projectbeschrijving:
De productiefabriek bestaat uit twee zones. Zone D heeft een lengte van 144 m en een breedte van 90,125 m, met een maximale nokhoogte van 15,9 m en een maximale dakrandhoogte van 13,35 m. Zone C heeft een lengte van 132 m en een breedte van 72 m, met een nokhoogte van 18,6 m en een dakrandhoogte van 16 m. Het totale staalverbruik van het project bedraagt ​​circa 2.200 ton.

Het project maakt gebruik van een stalen constructiesysteem met kolommen en balken. Er worden twee typen kolomvoeten gebruikt:
Met ankerbouten bevestigde kolombases;
Zakfunderingen (met sockets).

Stalen kolommen zijn stalen kolommen met H-profiel. Er worden twee soorten dakbalken toegepast:
Massieve stalen balken;
Stalen balken van het spanttype.
Dakverstevigingen en tussenkolomverstevigingen zijn zowel in de dwars- als de lengterichting aangebracht om een ​​stabiel stalen framesysteem te vormen.

De ondergrond bestaat uit verdichte funderingsgrond, een 300 mm dikke verdichte steenslag(ballast)laag en een 100 mm dikke C15 betonblinderingslaag. Het toelaatbare draagvermogen van de fundering bedraagt ​​8 t/m². Het terrein is vlak en er zijn geen obstakels zoals hoogspanningsleidingen rondom het terrein.

Het daksysteem bestaat uit dubbellaagse metalen panelen met thermische isolatiewol. Het wandsysteem bestaat uit een stalen raamwerk met sandwichpanelen van steenwol.

Projectuitdagingen:
Het project omvat enkele overspanningen van meer dan 36 m, waardoor het wordt geclassificeerd als een deelproject met een hoog risico dat een bepaalde omvang overschrijdt. Voorafgaand aan de bouw is deskundig onderzoek en goedkeuring vereist en hijswerkzaamheden moeten strikt in overeenstemming met het goedgekeurde hijsplan worden uitgevoerd. Bovendien was de bouwplanning extreem krap. Vanwege procesvereisten vereiste de eigenaar voltooiing binnen 30 dagen van ongeveer 23.000 m² aan constructiestaal en ongeveer 10.000 m² aan interne dakpaneelinstallatie. Uiteindelijk voltooide het projectteam de bovenstaande taken in 25 dagen, waarbij de kwaliteit, kwantiteit en veiligheid werden gewaarborgd, en ontving het unanieme lof van de klant.
